產品亮點

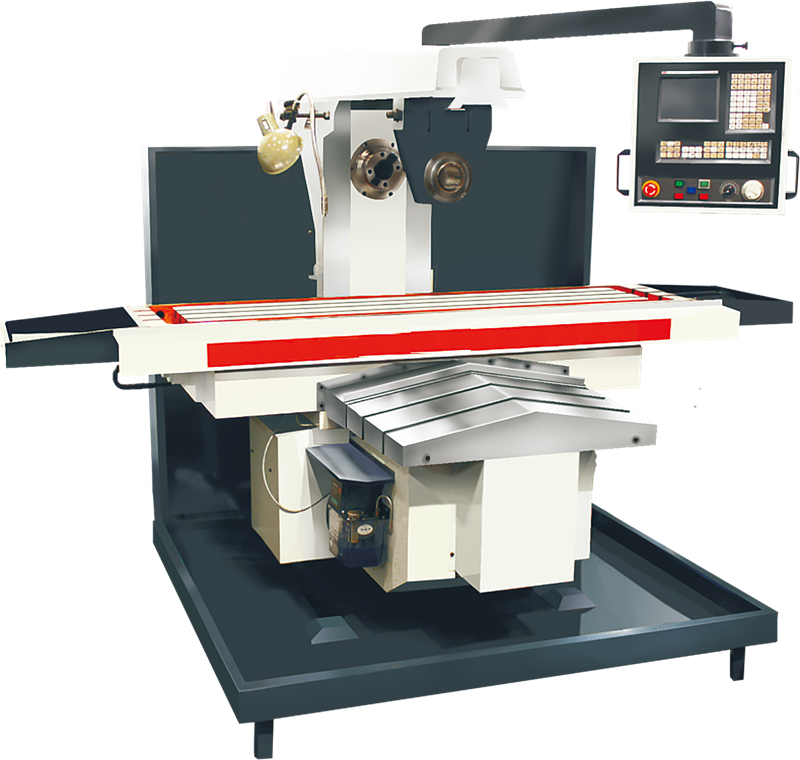

本機床為數控立式升降臺銑床,具有較高結構剛性和精確穩定性。配置高性能數控系統,能實現縱橫垂三個方向三個坐標聯動進給。機床的功能齊全,自動化程度高,操作簡便,性能可靠。
主軸是由功率7.5kW、轉速為975rpm、YE2-160M-6-B5型的全封閉式法蘭盤式電動機,經過彈性聯軸器和變速機構的齒輪傳動鏈來傳動的。利用主軸變速操縱機構,可使主軸獲得18級不同的轉速,其范圍為30~1500rpm。
各個坐標軸傳動采用高精度滾珠絲杠,縱向由電機直接驅動,橫向及垂向經同步帶傳動,精度高。
三個方向?qū)к壐本写慊?、貼塑配置,精度保持性高,壽命長。
本機床適用于加工各種形狀復雜、精度要求較高零件的單件及批量生產,如凸輪、樣板、靠模、弧形槽等。廣泛適用于機械加工各行業。在配合萬能分度頭、圓工作臺等銑床附件亦可擴大機床使用范圍。
技術參數
單位
三軸行程
700/300/280 mm
主軸軸向最大移動距離
N/M
主軸端面至工作臺面距離
110-390 mm
床身垂直導軌至主軸中心線的距離
N/M
床身垂直導軌至工作臺中心距離
285-585 mm
單位
工作臺面積
320x1320mm
T型槽
3-18*80mm
工作臺最大承載重量
500kg
單位
主軸孔錐度
7:24 No.50
主軸功率
7.5KW
最高轉速
1500rpm
單位
最高進給速度
2000mm/min
快速移動速度
4000/3000/2000mm/min
單位
定位精度
0.025mm
重復定位精度
0.015mm
單位
機器尺寸
2245*1780*1920mm
機器重量(約)
3100kg
