產品亮點

結構剛性+精確穩定性

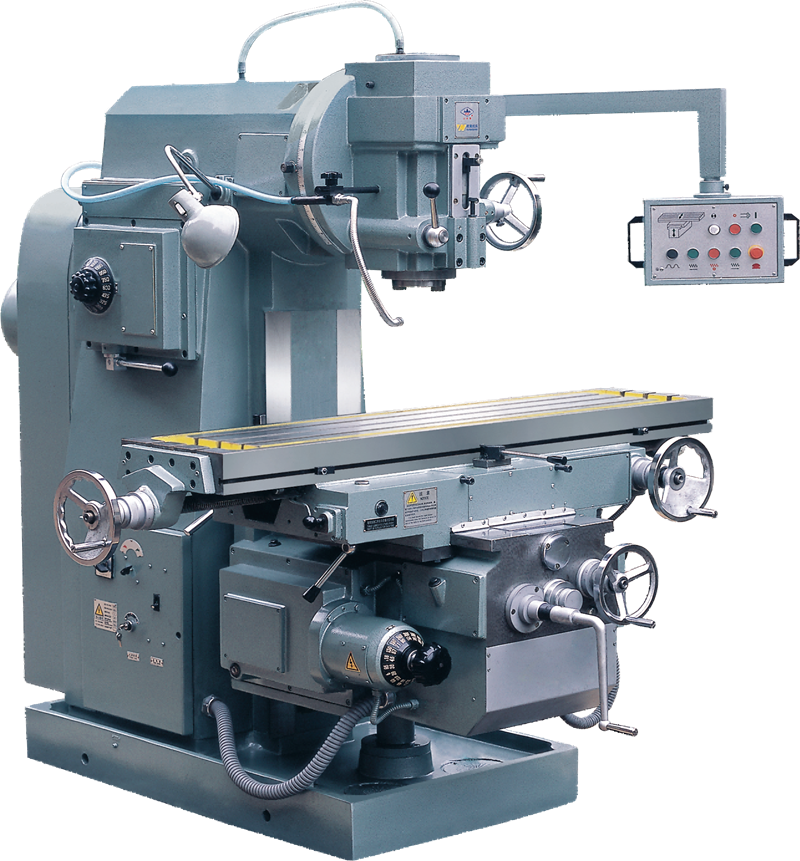

本機床為立式升降臺銑床，具有較高結構剛性和精確穩定性。機床三個方向的主要導軌副均采用了耐磨措施，精度保持性高、壽命長。

廣泛的加工應用

本機床適用于棒形、圓片、角度、成形和端面銑刀，進行平面、斜面、角度、溝槽和邊緣的加工。在本機床上安裝分度頭等附件后，還能銑切齒輪、鉸刀、螺旋槽、凸輪和鼓輪等

工件，廣泛應用于機械加工各行業。

技術參數

加工范圍

單位

• 三軸行程

• 1200/360/470mm

• 主軸端面至工作臺面距離

• 40-510 mm

• 床身垂直導軌至主軸中心線的距離

• 450mm

• 主導軌面至工作臺中心距離

• 275-655 mm

工作臺

單位

• 工作臺面積

• 420x1800mm

• T型槽

• 3-18*90mm

• 工作臺最大承載重量

• 800kg

主軸

單位

• 主軸孔錐度

• 7:24 No.50

• 主軸功率

• 11KW

• 最高轉速

• 1500rpm

進給

單位

• 工作臺快速進給量

• 2400/2400/900mm/min

• 工作臺機動進給范圍

• 22-1100/22-1100/8.3-410mm/min

外形尺寸

單位

• 機器尺寸

• 2522/2265/2432mm

• 機器重量(約)

• 4450kg
