產品亮點

結構剛性+精確穩定性

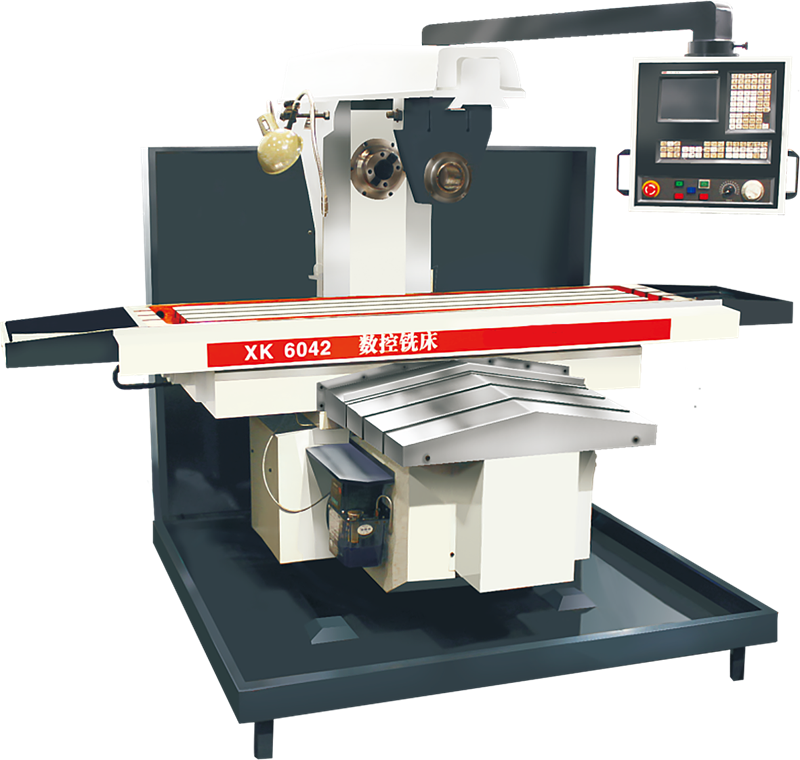

本機床為數控立式升降臺銑床，具有較高結構剛性和精確穩定性。配置高性能數控系統，能實現縱橫垂三個方向三個坐標聯動進給。機床的功能齊全，自動化程度高，操作簡便，性能可靠。

高剛性和穩定性機械結構

主軸是由功率 11kW、轉速為 975rpm、YE2-160L-6-B5 型的全封閉式法蘭盤式電動機，經過彈性聯軸器和變速機構的齒輪傳動鏈來傳動的。利用主軸變速操縱機構，可使主軸獲得 18 級不同的轉速，其范圍為 30~1500 rpm。

各個坐標軸傳動采用高精度滾珠絲杠，縱向由電機直接驅動，橫向及垂向經同步帶傳動，精度高。

三個方向導軌副均有淬火、貼塑配置，精度保持性高，壽命長。

廣泛的加工應用

本機床適用于加工各種形狀復雜、精度要求較高零件的單件及批量生產，如凸輪、樣板、靠模、弧形槽等。廣泛適用于機械加工各行業。在配合萬能分度頭、圓工作臺等銑床附件亦可擴大機床使用范圍。

技術參數

加工范圍

單位

• 三軸行程

• 1100/400/375 mm

• 主軸軸向最大移動距離

• N/M

• 主軸端面至工作臺面距離

• 125-500 mm

• 床身垂直導軌至主軸中心線的距離

• N/M

• 床身垂直導軌至工作臺中心距離

• 350-750 mm

工作臺

單位

• 工作臺面積

• 420x1800mm

• T型槽

• 3-18*100mm

• 工作臺最大承載重量

• 750kg

主軸

單位

• 主軸孔錐度

• 7：24 No.50

• 主軸功率

• 11KW

• 最高轉速

• 1500rpm

進給

單位

• 最高進給速度

• 2000mm/min

• 快速移動速度

• 4000/3000/2000mm/min

精度

單位

• 定位精度

• 0.025mm

• 重復定位精度

• 0.015mm

外形尺寸

單位

• 機器尺寸

• 2500*2600*2047mm

• 機器重量(約)

• 5100kg
