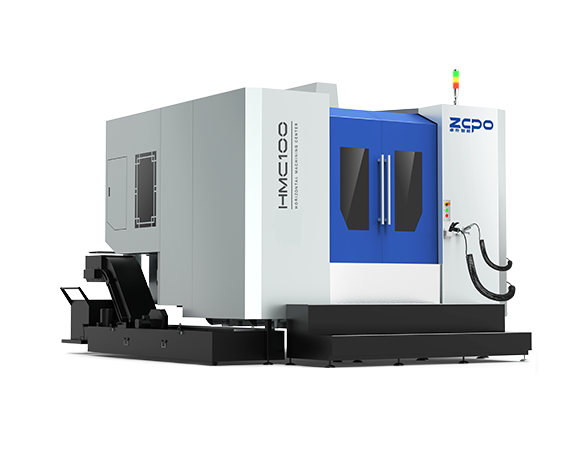

產品亮點

正T式床身

剛性優于倒T結構

整機精度保持性明顯提升

三軸運動部件運動慣量更小

便于實現高速高精加工

X軸高低導軌設計

有效降低立柱中心

增強加工過程立柱后作力支撐

提升主軸鏜孔質量

高精密雙螺母滾珠絲杠

保證重切削

確保加工精度

并延長絲杠壽命

三軸快移：24/24/24m/min

超高剛性、高精度

低噪音滾柱型線性滑軌

保證機床高穩定性

應用行業

適用于零件形狀比較復雜和

精度要求高的產品的批量生產

特別是箱體和復雜結構件的加工

如汽車、航空航天、船舶和發電等行業

技術參數

加工范圍

單位

• 三軸行程

• 1600/1000/1200mm

• 主軸中心線至工作臺面距離

• 20-1020mm

• 工作臺中心至主軸端面距離

• 300-1500mm

工作臺

單位

• 工作臺面積

• 1000x1000mm

• 臺面形式

• 7-22x125mm

• 工件回轉直徑

• Φ2000

• 工作臺最大承載重量

• 2500kg

主軸

單位

• 主軸孔錐度

• BT50

• 主軸功率

• 15/18.5KW

• 最高轉速

• 5300(皮帶)rpm

進給

單位

• 最高進給速度

• 6000mm/min

• 快速移動速度

• 24/24/24m/min

刀庫

單位

• 刀庫容量

• 24T

• 換刀時間

• 5.5S

精度

單位

• 定位精度

• 0.012mm

• 重復定位精度

• 0.008mm

• B軸分度精度

• 12''

• B軸重復分度精度

• 2''

外形尺寸

單位

• 機器尺寸

• 5700*4600*3370mm

• 機器重量(約)

• 18000kg
