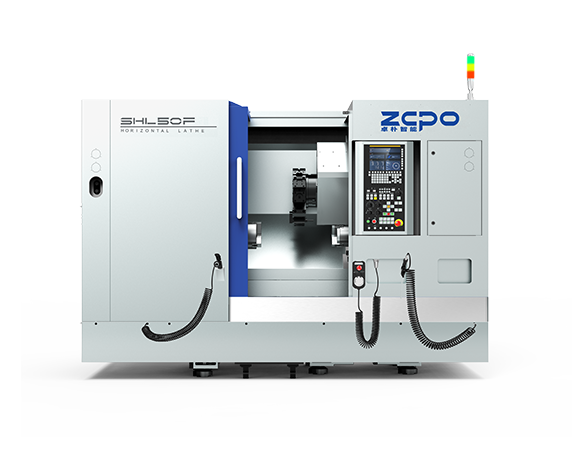

產品亮點

30°斜床身

30°斜床身，使得床身整地重心更低，剛性更高，切削時產生振動更小，更適合大切深加工采用加厚床鞍，使得機床重切性能更好主要功能部件國產化，使得機床更具性價比。

直線導軌

導軌采用進口35規格直線滾珠導軌，進給精度高、摩擦阻力小，剛性好，抵抗振動、抵抗變形能力高，可使用戶獲得較高的加工精度及提高快速移動的速度，獲得較高的生產效率。

內嵌式主電機

內嵌式主電機，使得床身更加緊湊，在不影響加工行程的情況下，占地面積更小，可選排屑箱、側排、后排。

技術參數

加工范圍

單位

• 床身上最大回轉直徑

• Φ500mm

• 最大切削長度

• 500mm

• 最大切削直徑

• Φ360mm

• 滑板上最大回轉直徑

• Φ320mm

• X/Z軸行程

• 200/560mm

主軸

單位

• 主軸端部形式及代號

• A2-6

• 最大通過棒料直徑

• Φ50mm

• 主軸轉速范圍

• 50-4500mm

• 電機功率

• 11/15mm

• 標準卡盤直徑

• 8'' inch

進給

單位

• 快速移動速度

• 30/30m/min

尾座

單位

• 尾座主軸錐孔錐度

• 5#T

刀架

單位

• 標準刀架形式

• 8T

• 刀盤可否就近選刀

• 可

外形尺寸

單位

• 機器尺寸

• 2275*1625*1825mm

• 機器重量(約)

• 3650kg
